Описание видеопроцессора VS2001

При этом он обеспечивает управление работой этих устройств и получение от них информации.
Видеопроцессор позволяет решать задачи, связанных с вводом, обработкой, преобразованием и последующим хранением изображений, полученных этими устройствами. С помощью видеопроцессора можно осуществлять:

• захват изображений, оцифрованных камерами типа ВИДЕОСКАН, VS-ld-751, ВИДЕОСПРИНТ или VS-FAST, передача захваченных данных в компьютер через шину PCI, для последующей обработки, визуализации или хранения;
• управление работой всех вышеупомянутых устройств;
• контроль вводимого или обработанного телевизионного изображения на внешнем ТВ мониторе;
• запись и чтение последовательности телевизионных кадров на жесткий диск, подключенный к плате видеопроцессора, с непрерывной скоростью до 15 Мб/сек (25 кадров/сек), разрядность видеоданных - 8 бит на пиксель;
• обработку изображений в реальном времени;
• вывод из ПК ранее введенного изображения или их серий на внешний ТВ монитор.

Основные технические параметры

• скорость обмена с компьютером по шине PCI - до 30Мб/сек (для системы VS-ld-751 - 11Мб/сек);
• объем памяти от 16 (до 32 Мб - опция);
• видео выход (ЦАП) черно-белый или RGB, по 8 бит на цвет (опция);
• возможность записи и чтения изображений на на жесткий диск, подключенный к плате видеопроцессора, с непрерывной скоростью до 15 Мб/сек (опция);
• программная регулировка размеров и местоположения окна ввода изображения в пределах телевизионного растра.

Конкретное исполнение видеопроцессора определяется при заказе.

Функции обработки изображений

Видеопроцессор может производить различные типы обработок в реальном масштабе времени:

• автоматический баланс белого для цветных камер ВИДЕОСКАН;
• преобразование RGGB в RGB;
• гамма-корекция введеной картинки для цветных камер ВИДЕОСКАН.

Под заказ возможна разработка следующих функций:

• фильтрация изображений - свертка в окне 3*3 с программируемыми пользователем коэффициентами, что позволяет реализовать высокочастотный фильтр, низкочастотный фильтр, оператор Лапласа;
• усреднение от 2 до 64 изображений;
• рекурсивное накопление последовательности телевизионных кадров;
• вычитание фона;
• сложение вводимого изображения предварительно записанным.

Програмное обеспечение

Программное обеспечение включает в себя библиотеку функций под Windows и DOS с исходными текстами, описаниями и демонстрационной программой, управляющей всеми основными функциями VS2001.

Исполнение

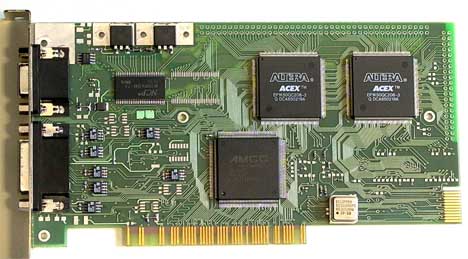

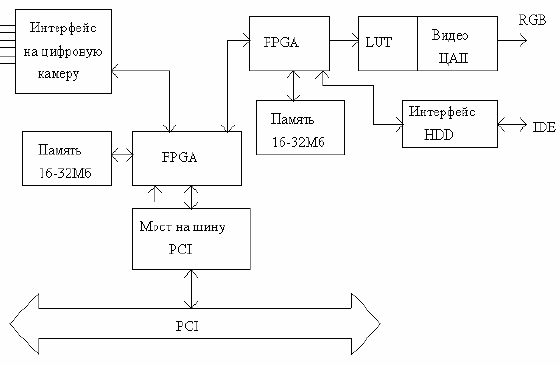

Видеопроцессор выполнен на основе программируемых матриц фирмы Altera, и имеет размеры 190*100 мм.
Рабочий диапазон температур - от 0 до +70 С.
