Рентгеновский комплекс "РТИ"


Авторы: О.Иванов, С.Игнатов.

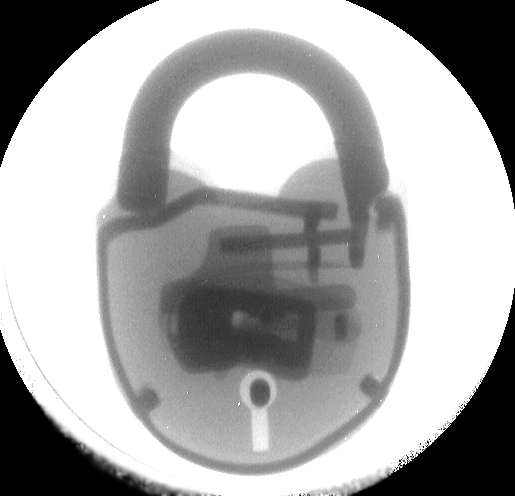

Изображение замка, расположенного за 10 мм стали, полученное с помощью РТИ


Комплекс "РТИ" предназначен для получения рентгеновских изображений контролируемых объектов без использования рентгеновских пленок


комплекс "РТИ" может быть использован как:

  • рентгеновский дефектоскоп для выявления дефектов в сварных швах, в стенках металлических и пластмассовых труб и т.п;
  • передвижной пост рентгеновского контроля багажа, личных вещей и т.п. с целью выявления оружия, взрывчатых веществ и других недозволенных предметов;
  • передвижной медицинский рентгеновский аппарат для использования в нестандартных (аварийных) ситуациях;

  • комплекс "РТИ" состоит из:

  • Компактного рентгеновского генератора,

  • Рентгеновского электронно-оптического преобразователя (РЭОПа), сопряженного при помощи высококачественного короткофокусного объектива с чувствительной видеокамерой.
  • ЭВМ типа IBM РС.
  • Пакета программного обеспечения.
  • Image18.gif

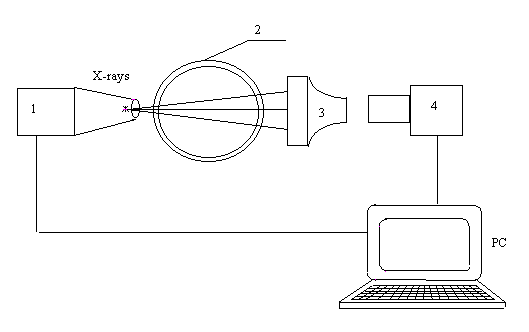

    Схема комплекса РТИ: 1-рентгеновский излучатель; 2-исследуемый объект; 3-РЭОП; 4- видеокамера.

    .Характеристики:
    РТИ
    Размер просвечиваемого поля
    180 мм
    Пространственное разрешение
    2 пары линий/мм
    Контрастная чувствительность (для 20мм стали)
    Менее 1%
    Время экспозиции (в зависимости от толщины объекта)
    от 0,5 сек до 10сек

    Рентгеновский аппарат:
    Высокое напряжение
    Ток трубки
    Фокусное пятно
    Размеры излучателя
    Масса излучателя
    Размеры пульта
    Масса пульта
    Регулируемое, от 100Е.200кВ
    Регулируемый, 0,2Е0,4м
    Менее 3мм
    150х335мм
    8кг
    130х330х290мм
    14кг
    Высокое напряжение
    Ток трубки
    Фокусное пятно
    Размеры излучателя
    Масса излучателя
    Размеры пульта
    Масса пульта
    Регулируемое, от 100Е.200кВ
    Регулируемый, 0,2Е0,4м
    Менее 3мм
    150х335мм
    8кг
    130х330х290мм
    14кг

    РЭОП
    Диаметр рабочего поля
    Разрешение (в центре поля)
    Электронно-оптическое уменьшение
    Габаритные размеры
    Масса
    190мм
    40штр./мм
    ~ 10
    260х350х532мм
    ~ 16кг

    Видеосистема -
    VS60-ard-tandem
    Количество рабочих элементов ПЗС
    Размер чувствительной области ПЗС
    Чувствительность дл объектива F1.2

    Компьютер
    741х576
    6.46х4.83мм
    0.12Lux (выдержка 1/50,
    сигнал/шум = 48db)
    IBM PC совместимый


    Для управления РТИ создан специальный пакет программ, обеспечивающий:

  • получение рентгеновских изображений,
  • задание различных режимов работы комплекса,
  • учет нестабильности работы трубки,
  • учет флуктуаций фокусного пятна трубки,
  • учет неоднородности свечения РЭОПа,
  • математическую обработку изображений (фильтрация, сглаживание и др.);
  • автоматический учет неоднородности чувствительности ПЗС,
  • автоматическую запись даты и время экспозиции полученного изображения,
  • возможность выделения на изображении области интереса с численной оценкой внутри

  • нее среднего значения и дисперсии,
  • построение профиля значений вдоль выбранного отрезка,
  • возможность архивирования полученных изображений.
  • представление на дисплее полученных изображений и возможность выбора "окна" визуализации,
Разработанный пакет программ и электронный блок управления видеокамерой и рентгеновским излучателем позволяет работать с любым IBM совместимым компьютером, в том числе и с портативными переносными компьютерами.

Питание комплекса может осуществляться как от сети, так и от аккумулятора, что позволяет использовать его в нестационарных условиях.
Комплекс РТИ имеет модульный принцип построения и может комплектоваться различными рентгеновскими излучателями.

    A
    B
    C
    D

Примеры изображений, полученных с помощь комплекса "РТИ"

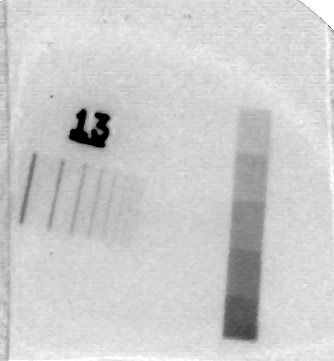

  • A - проволочная и ступенчатая МИРы за стальной пластиной толщиной 20 мм. Контрастная чувствительность для проволочного эталона -1,3%, для пластинчатого -1,0%.

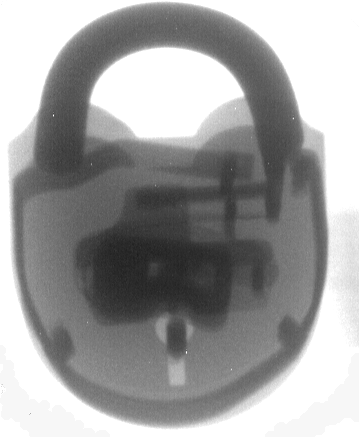

  • B - Железный замок за стальной пластиной толщиной 10 мм.

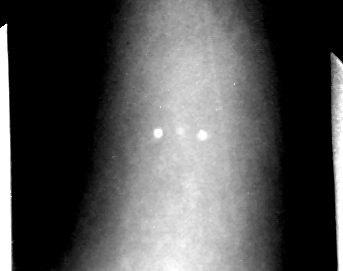

  • C - Стальная труба (толщина каждой стенки 6мм ) с тремя углублениями имитирующими дефект. Диаметр каждого углубления 3 мм, глубина 1,3; 2,0 и 2,5мм соответственно.

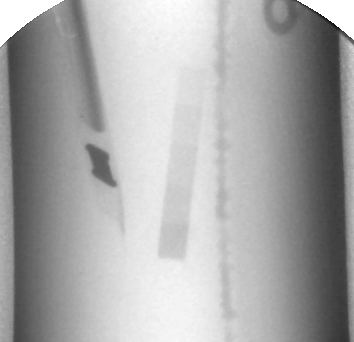

  • D - МИРы и мелкие объекты внутри стальной трубы диаметром 100 мм и толщиной стенки 5 мм. ( виден сварной шов ).
